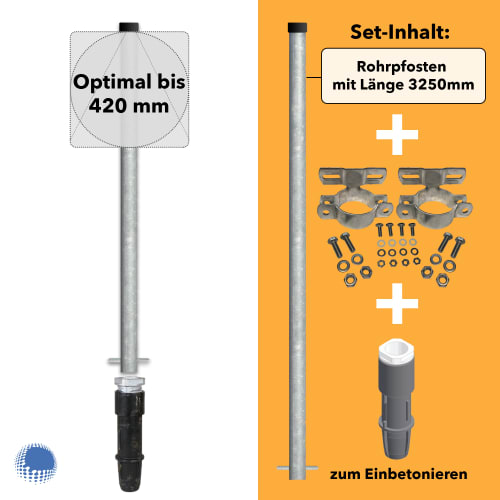

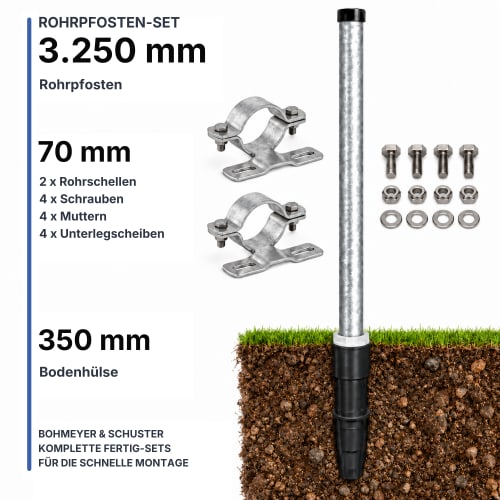

3250 mm Rohrpfosten Komplett-Set | 60,3 mm Rohrpfosten + 350 mm Bodenhülse + 2 x 70 mm Rohrschellen
Zum Einbetonieren | Zur Schilderbefestigung bis 420 mm (Flachform / Standard)
| Mengenrabatte | Exkl. MwSt. | Inkl. MwSt. |
| ab 3 Stück | 136,64 € | 162,60 € |
| ab 7 Stück | 133,83 € | 159,26 € |
| ab 11 Stück | 130,30 € | 155,06 € |
| 1 Stück | 126,99 € | 151,12 € |
| ab 21 Stück | 126,78 € | 150,87 € |
| ab 50 Stück | 123,26 € | 146,68 € |
| ab 100 Stück | 119,74 € | 142,49 € |
Professionelles Set zur Schilderbefestigung mit Rohrpfosten, Bodenhülse und Rohrschellen für flache Schilder ohne Metallumrandungen. Der langlebige Qualitätsstahl widersteht Wind und Wetter und ist für die Aufstellung in öffentlichen Bereichen zugelassen.
Rohrpfosten in 3250 mm Länge:
- nach IVZ-Norm
- Durchmesser von 60,3 mm
- aus feuerverzinktem Stahl
- 2 mm Wandung
- sehr stabil und langlebig
- Material: Grauguß
- Länge: 350 mm
- komplett mit Klemmring und Gewindering
- für Rohrpfosten mit 60,3 mm
Die Guss-Bodenhülse erhöht die Flexibilität deutlich, da Pfosten schnell gewechselt oder entfernt werden können. Die Bodenhülse muss in ein Fundament aus lagenweise verdichteten Stampfbeton eingebettet werden.
2 x 70 mm Rohrschellen inklusive 4 Schrauben-Komplettsätzen:
2 Stück70 mm Lochabstand inklusive 4 Schraubenkomplettsätzen, Edelstahl-Sechskantschrauben inkl. Muttern und Unterlegscheiben
Befestigungsset für die Anbringung eines Verkehrszeichens ( Flachform ) oder normalen Schildern an einem Rohrpfosten mithilfe von Rohrschellen.
Berechnung der Bodenfreiheit bei diesen Set:
3250 mm - 350 mm Bodenhülse
= 2900 mm Rohrpfosten aus dem Boden ragend
2900 mm - z.B. 400 mm Schilderhöhe
= 2500 mm Bodenfreiheit / Platz von der Schildunterkante bis zum Beginn der Bodenhülse
Rohrschellen nach IVZ-Norm sind zugelassen, um Flachform-Verkehrsschilder bzw. einfache Verkehrszeichen in öffentlichem Straßenland und andere typische Beschilderung in Unternehmen an einem Rohrpfosten zu befestigen. Diese einfache und sehr gängige Form der Schilderbefestigung ist die optimale Variante, wenn es schnell und günstig gehen soll.Die richtige Rohrschelle wählen:
Die Rohrschelle muss entsprechend der Größe der Rohrpfosten gewählt werden. Hat der Pfosten einen Durchmesser von 60,3 mm muss auch die Rohrschelle einen Durchmesser von 60,3 mm haben, für einen Pfosten von 76,1 mm Durchmesser entsprechend eine Rohrschelle mit dem selbigen. Nur so ist garantiert, dass die Rohrschellen dauerhaft sicher sitzen.Montage mit Schildern:
Die Rohrschellen müssen vor Montage an den Pfosten zunächst auf das Schild montiert werden. Dazu wird auf bedruckten Schildseite vorsichtig die Rohrschelle angehalten und die gewünschte Bohrstelle markiert. Durch das Anhalten auf der Schildseite sieht man, ob eventuell wichtige Details des Drucks für die Bohrung im Weg sind. Dann wird vorsichtig mit einem zur Schraubendicke passendem Bohrer von der bedruckten Seite durch das Schild gebohrt. Es ist wichtig, dass niemals von der Rückseite gebohrt wird, da durch das Bohren zu entgratende Späne entstehen. Sind die Löcher passend zur Rohrschelle gesetzt, werden von der Bildseite die Schrauben erst durch das Schild, dann durch die Rohrschelle gesteckt und dann mit der Mutter gekontert und festgezogen. Erst jetzt wird das Schild mit der fest verbundenen Rohrschelle an den Rohrpfosten montiert. Hier noch einmal als Kurzanleitung:- Schritt 1: Vorsichtiges Anhalten der Rohrschelle an das zu montierende Schild
- Schritt 2: Markieren der gewünschten Bohrstelle auf der bedruckten Seite
- Schritt 3: Loch von der bedruckten Seite aus Bohren und Rückseite entgraten
- Schritt 4: Durchstecken der Schraube durch die Vorderseite des Schildes und die dahinter liegende Rohrschelle
- Schritt 5: Mit der Mutter kontern und diese festziehen
- Schritt 6: Befestigen der Rohrschelle am Rohrpfosten
Diese Sets werden zum Verschrauben von Schilder mit Rohrschellen oder von Rohrschellen mit Rohrpfosten verwendet
Verwendung:
- M6 x16 = Befestigung von Flachform-Verkehrszeichen an Rohrschellen/Bandschellen
- M8 x 30 = Verbinden des Vorder- und Rückteils einer Rohrschelle
Die Lieferung der Sechskantschraube erfolgt inklusive Mutter und Unterlegscheibe.
Bestellhinweis: Bei diesem Produkt handelt es sich um Industrieware. Es kann Kleinstflächen von Flugrost oder leichte Einkerbungen aufweisen. Dies stellt keinen Qualitätsmangel dar und beeinträchtigt in keinster Weise die Funktionalität des Produktes.
